Mehr Sicherheit beim Einsatz von Hochmomentschraubern: HEICO-LOCK® Reaktionsscheiben
Große Schraubenverbindungen reaktionsarmfrei anziehen und gegen selbsttätiges Losdrehen sichern - Die innovativen HEICO-LOCK® Reaktionsscheiben sorgen für sichere Verbindungen und reduzieren das Unfallrisiko beim Einsatz von Hochmomentschraubern.
-
HEICO-LOCK® Reaktionsscheiben - Große Schraubenverbindungen reaktionsarmfrei anziehen und gegen selbsttätiges Losdrehen sichern -
Das Anziehen großer Schraubenverbindung ist oftmals ein herausforderndes und zeitaufwendiges Prozedere. Doch gerade in Windkraftanlagen, in der Öl- und Gasindustrie, in der Wasserkraft, an Pumpen oder Rohren sind Verschraubungen in großen Dimensionen keine Seltenheit.
Bereits bei Schraubenverbindungen ab einer Nenngröße > M24 ist das zum Anziehen erforderliche Anzugsdrehmoment auf einem Level, welches nicht mehr einfach von Hand aufgebracht werden kann. Elektrisch, hydraulisch oder pneumatisch betriebene Drehmomentwerkzeuge bieten hier in der Regel während der Montage/Demontage entsprechende Abhilfe.
Sogenannte Hochmomentschrauber kommen vermehrt auch bei kleineren Nenngrößen (z.B. M16) zum Einsatz - meist bei Serienverschraubungen. Werden regelmäßig Schrauben des gleichen Typs in großen Stückzahlen verbaut, bietet sich der Invest in ein passendes Drehmomentwerkzeug auch bei einer Nenngröße von M16 an.
Bei der Anwendung erfordern Hochmomentschrauber klassischerweise einen abstützenden Reaktionsarm, der das beim Anziehen der Schraube auftretende Reaktionsmoment aufnimmt und an Bauteilen in der Peripherie ableitet und so für einen vermeintlich sicheren Halt während des Verschraubungsvorgangs sorgen soll.
Doch trotz Reaktionsarm und zusätzlichen Abstützungen am Werkzeug kommt es beim Einsatz dieser leistungsstarken Schrauber immer wieder zu schweren Arbeitsunfällen. Vom Einklemmen oder Quetschen der Finger bis hin zu Verletzungen durch das Abrutschen des Werkzeugs - selbst für erfahrene Fachkräfte stellt die Verwendung der Drehmomentwerkzeuge stets ein Sicherheitsrisiko dar.
„Der Sicherheitsaspekt stand bei der Entwicklung der HEICO-LOCK® Reaktionsscheiben klar im Fokus.“ erklärt Sven Heggemann, Schraubfachingenieur im technischen Vertrieb der HEICO Group, der mit seiner Expertise die Entwicklung des Produktes maßgeblich mitgestaltet hat. „Wir wollten eine hocheffiziente Schraubensicherung erschaffen, die mit nahezu allen gängigen Drehmomentwerkzeugen bekannter Markenhersteller einsetzbar ist und die Reaktionsarme und Abstützungen am Werkzeug bzw. Bauteil überflüssig macht.“

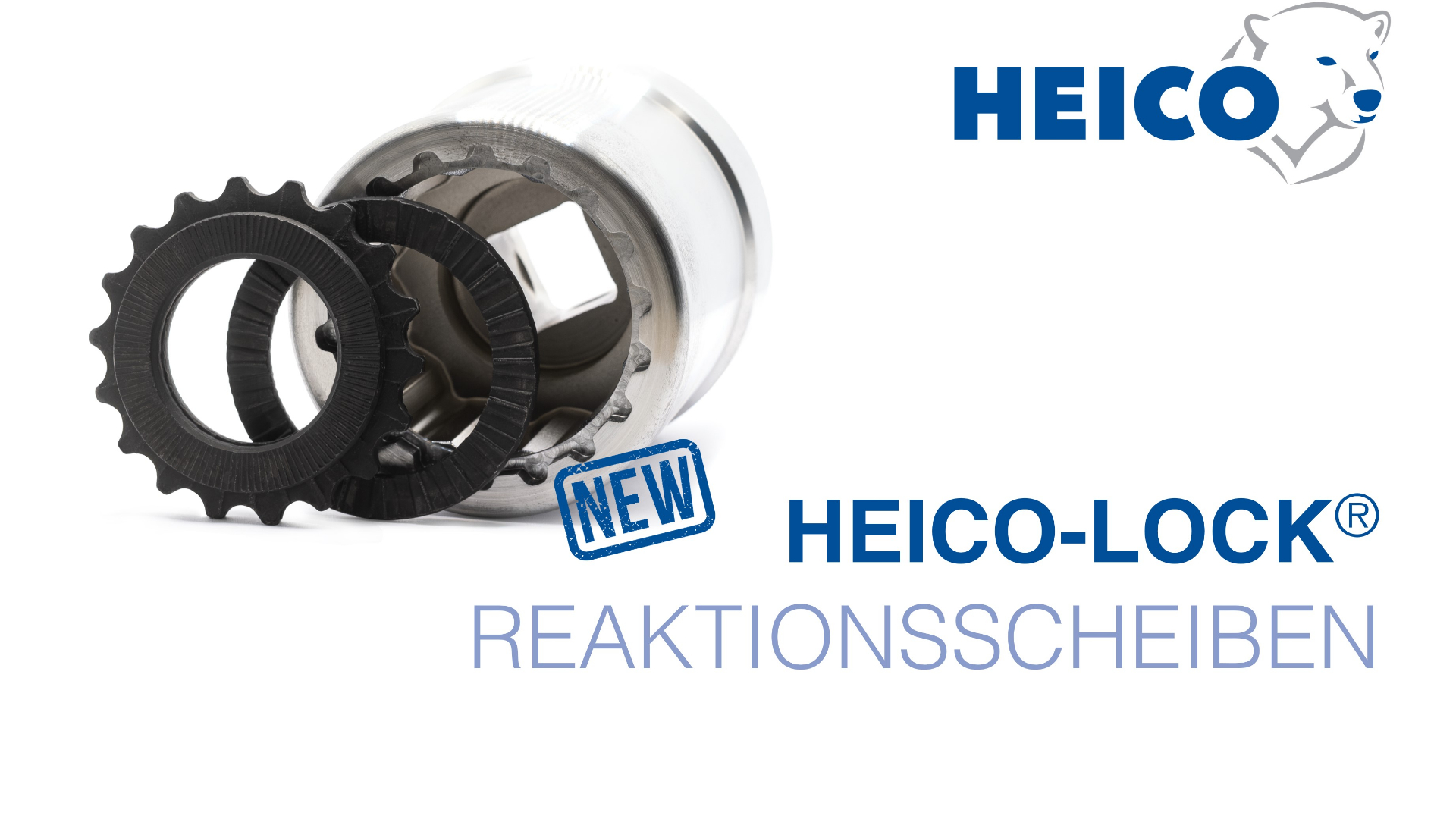

Bei den neuen Reaktionsscheiben handelt es sich, wie bei allen Schraubensicherungen der HEICO-LOCK® Produktreihe um ein 2-Scheiben-Sicherungssystem, basierend auf dem Keilsicherungsprinzip. Dieses bewährte Prinzip bietet wirksamen Schutz vor dem selbsttätigen Losdrehen der Verschraubung durch Vibrationen und dynamischen Belastungen.
Spezielle Dual-Stecknüsse von HEICO ermöglichen die Nutzung der Reaktionsscheiben mit Schraubwerkzeuge nahezu aller namhafter Hersteller. Anwender können somit ihre bereits vorhandenen Drehmomentwerkzeuge weiterhin einsetzen.
Lediglich Reaktionsarme und stützende Vorrichtungen werden fortan nicht mehr benötigt, denn das Reaktionsmoment des Drehmomentschraubers wird über die spezielle Dual-Stecknuss an der zahnradförmigen Außenkontur der HEICO-LOCK® Reaktionsscheiben eingeleitet und gleichzeitig abgestützt. Infolgedessen wird das Anziehdrehmoment rein axial eingeleitet, ohne dass beim Anziehen ein zusätzliches Biegemoment auf die Schraube wirkt. Dies erhöht die Anzugsgenauigkeit sowie auch die Standzeit des Hochmomentwerkzeuges.
Um die HEICO-LOCK® Reaktionsscheiben auch bei Durchsteckschraubenverbindungen ohne Kontern oder zusätzliche Gegenhaltemaßnahmen einzusetzen, hat die HEICO Group mit der HEICO-ONE Safety-Scheibe eine neue reibungsbasierte, sichernde Konterscheibe auf den Markt gebracht. Die innovative Scheibe ist mit beidseitig wellenförmig ausgerichteten Sperrrippen versehen, die sich in das Gegenmaterial bzw. Mutter/Schraubenkopf einprägt und so unmittelbar und hochwirksam ein Mitdrehen der Passivseite beim Anziehen der Schraube/Mutter verhindert. Damit ist die HEICO-ONE Safety-Scheibe die ideale Ergänzung bei Durchgangsbohrungen.
Sicheres, zeitsparendes Handling bei der Verschraubung mit Hochmomentwerkzeugen und effiziente Schraubensicherung durch HEICO-LOCK®, dazu noch kompatibel einsetzbar mit Schraubwerkzeuge nahezu aller Markenhersteller - damit setzt die HEICO Group neue Maßstäbe im Bereich der Schraubtechnik.
